Как разобрать монитор LG
Видео: Разборка монитора lg и ремонт блока питания
Монитор LG может выйти из строя по разным причинам, для того чтобы провести диагностику и иметь возможность починить устройство, его для начала необходимо разобрать. Именно процесс разборки вызывает у владельцев затруднения, поэтому мы решили написать подробную инструкцию как разобрать монитор lg. В зависимости от конкретной модели процесс этот может несколько отличаться, поэтому в данном обзоре рассмотрим несколько вариантов.
Порядок действий при разборке монитора LG:
Как разобрать монитор lg flatron l1953s
Подставка монитора

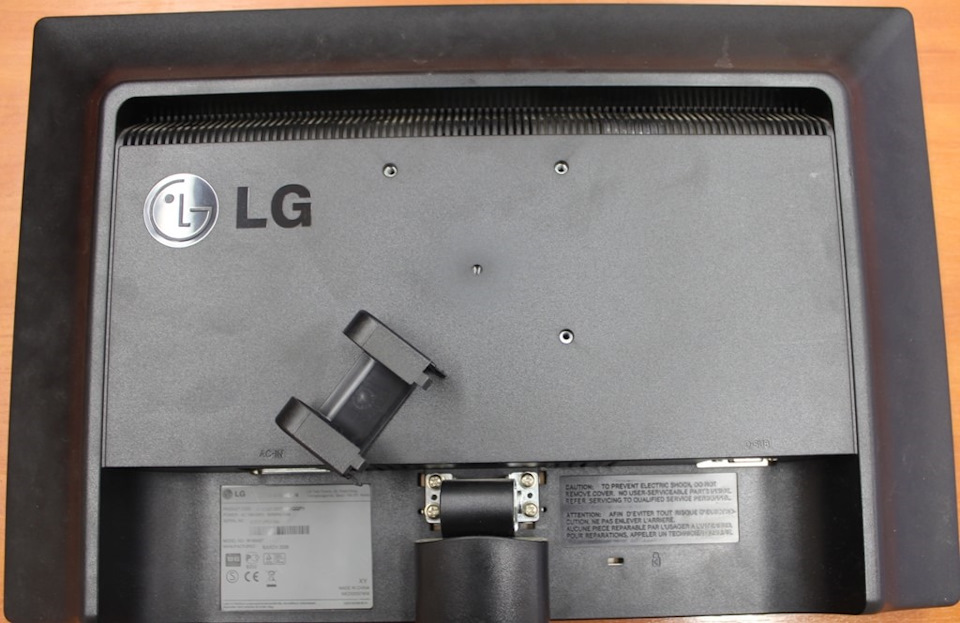

Для начала необходимо открутить болты удерживающие поставку монитора lg, ее отсутствие обеспечит доступ к задней крышке. Прежде чем приступить к этой несложной задаче монитор необходимо уложить на ровную поверхность, дабы минимизировать риски повреждения самого экрана. Обычно подставку фиксируют четыре болта под крестовую отвертку, то есть, снять ее не составит никакого труда. Помимо этого подставки бывают оснащены пластиковыми крышками, которые придется снять чтобы добраться до шурупов.
Задняя крышка
Процесс снятия задней крышки устройства мало чем отличается от предыдущего, таким же образом выкручиваем все шурупы и снимаем ее. После этого крышку уже можно убрать в сторону, легкая часть процесса разборки на этом заканчивается.
Передняя рамка монитора
Если ищите ответ на вопрос, как разобрать монитор lg, переходите к следующему шагу процесса, здесь нужно будет снять переднюю рамку техники. Процесс это очень ответственный и требует максимальной аккуратности от исполнителя. Дело в том, что пластик передней части корпуса очень тонок, кроме того есть вероятность что вы повредите матрицу устройства. Именно поэтому, вооружившись тонкой, плоской отверткой, аккуратно откройте все защелки, после чего снимите рамку.
Матрица устройства
После того как передняя часть корпуса будет снята, откроется доступ к пластиковым крепежным элементам матрицы монитора, к ним также нужен особый подход, даже небольшое повреждение экрана приведет к выходу его из строя. Разборка монитора lg flatron l1953s не подразумевает снятие металлических заглушек, однако если у вас другая модель, отсоедините их, сделать это можно руками, потребуется небольшое усилие. Теперь матрицу можно снять, только не делайте резких движений, потребуется еще отсоединить шлейф экрана, что подключен к плате.
Подсветка
Следующим шагом, для соискателей как разобрать монитор lg flatron, будет отключение клемм подсветки, обычно их две, но тут опять же все зависит от модели техники. Клеммы вы сможете вынуть без помощи всякого инструмента, хотя для этого понадобится небольшое усилие, как и в случае с заглушками.
Микросхемы и блок питания
Теперь у вас появился доступ к «мозгу» монитора, его микросхемам, а также блоку питания, к слову, основная часть неисправностей связанна как раз с одной из этих деталей. Крепятся они также при помощи болтов, открутив их можно осмотреть комплектующие на наличие повреждений. В целом мы получили ответ на поставленный вопрос – как разобрать монитор lg.
Вы можете задать вопрос мастерам из нашего сервисного центра, позвонив по телефону или написав свой вопрос на форму обратной связи.
Ваше сообщение отправлено.
Спасибо за обращение.
Автор:
Возможно вас также заинтересует
Ремонт мониторов LG от 45 минут
Закажите ремонт в нашем сервисном центре, и получите исправное устройство в тот же день, от 45 минут
Комментарии (0)
Добавить Комментарий
Ремонт монитора LCD LG L1740BQ
Если монитор не подвергался механическим повреждениям, таким как удары, падения, попадания влаги или насекомых, то часто это проблема старения компонентов блока питания, в частности — электролитические конденсаторы.
Электролитический конденсатор — одна из разновидностей конденсаторов, где диэлектриком между обкладками служит плёнка оксида металла, анод выполнен из металла, а вот катод представляет собой твёрдый, жидкий или гелевый электролит, который и высыхает с годами работы, а значит емкость электролита падает и блок питания перестает работать или работает с перебоями.
Для начала нужно разобрать монитор LG Flatron L1740BQ, снимаем заднюю крышку, она держится на резиновых пимптиках и откручиваем ножку-подставку
Снимаем заднюю крышку и откручиваем подставку
Аккуратно, желательно пластиковой лопаткой, отщелкиваем заднюю крышку от передней панели по периметру. Здесь важно не спешить и поддевать в местах самих защелок и если пластик уже подсох, так как монитор уж очень старый, эти защелки будут отломаны
Вскрываем монитор по периметру
Я по классике “вскрываю” плоской отверткой, но только смотря по ситуации и конструкции монитора
Вскрытие отверткой корпуса монитора
Большинство нормальных ЖК мониторов обычно закрыты в металлический экран, LG Flatron не исключение
Металлическое экранирование внутрянки ЖК монитора
Откручиваем черные винты и снимаем передний пластик рамку, у нас в руках останется модуль ЖК монитора в кожухе
Откручиваем переднюю рамку
Откручиваем по периметру модуля болты, чтобы снять заднюю половину и добраться внутрь
Откручиваем болты по периметру модуля
Отключаем по два разъема ламп подсветки ЖК экрана сверху и снизу и теперь можно спокойно снять заднюю металлическую крышку ЖК модуля
Разъемы ламп подсветки ЖК экрана
Разъемы ламп подсветки ЖК экрана
К задней крышке прикручены платы блока питания и контроллер к которому подключается сама ЖК матрица, кнопки и индикаторы.
Задняя крышка с платами
Электролиты блока питания не имеют визуальных повреждений, типа вздутия или вскрытия по выштамповке наверху, однако я их поменял и это дало результат
Плата блока питания ЖК монитора
Увы, я забыл записать номиналы электролитических конденсаторов. Вы можете просто посмотреть по факту разборки, купить и запаять позже.
Электронные компоненты, как и множество интересных вещей для ремонта электротехники я обнаружил на сайте: https://sxema.com.ua/g21832737-ultrazvukovye-vanny
На всякий случай фото платы контроллера ЖК монитора LG Flatron L1740BQ
Плата управления ЖК монитора LG Flatron L1740BQ
После замены электролитов, частичной сборки монитор уже включался и без проблем проработал несколько часов на фильмах для теста
Монитор LG Flatron L1740BQ включается и работает
Ремонт монитора LG
Доброго дня, товарищи!
В обычный рабочий день включаю свой 10-летний ПК, монитор LG Flatron W2242S (22 дюйма) только мигнул и ушел в кому.
Подумалось, что попал на видеокарту, хотя она не мучилась от нагрузок.
Пробую включить монитор без VGA кабеля, моргнув с писком он даже не показал заставку (на моем экране при подаче питания бабочка летает).
В радиотехнике появившийся коротко временный писк при включении может означать кончину высохших полярных конденсаторов, как правило в блоках питания.
Неплохое описание по разборке (за что спасибо автору) digitalchip.ru/kak-ya-chinil-sgorevshiy-monitor
Приступаю к разборке в поисках обвиненных.
Снимаю крышку подставки и выкручиваю болты, демонтирую подставку монитора.
Снимаем рамку по кругу экрана, осторожно, защелки, очень туго сидят, и могут поломаться.
Сзади откручиваем несколько болтов и располовиниваем дисплей от задней части, не забывая при этом вытащить шлейф.
Когда перед нами откроется плата, необходимо визуально осмотреть ее на наличие горелостей и трещин транзисторов (они на алюм/радиаторах), диодов, резисторов и конденсаторов на вздутые корпуса.
Можно заметить, насколько сильно происходит нагрев в области микросхем, даже плата потемнела.
Вот и конденсаторы — подпухли совсем.
Решено заменить всех на аналоги из ЧИП и ДИПа.
При подборе полярных конденсаторов главное не понижать вольтаж V, емкость M(мю) допускается брать с небольшим запасом, что я и сделал. Предпочтение фирме Jamicon, 105C, зеленоватые корпуса.
Запаиваю все в обратном порядке, главное совместить минус на плате с минусом на корпусе конденсатора.
Не торопитесь обрезать усы, некоторые конденсаторы оказались бочонками, что вертикально не влезали при сборке, пришлось подогнуть ноги и положить на бок)
Накидываю шлейф, соединяю в сеть — дисплей включился.
Собираю все обратно, поработает монитор еще 10 лет!
Как отремонтировать монитор своими руками
В этой статье подробно разберемся в нескольких популярных и типичных неисправностях мониторов.
Что может быть сломано
Причин много, и они бывают разными по степени сложности. От разбитой матрицы, до неисправности инвертора.
Визуальный осмотр
Это один из главных факторов хорошей диагностики. Обратите внимание на шнур питания, в порядке ли он? Нет ли повреждений изоляции, сильно согнутых участков провода? После вскрытия блока питания и монитора нужно внимательно осмотреть все внутренности устройства. Особое внимание уделите на предмет наличия вздутых конденсаторов, обугленных резисторов или на наличие плохой пайки контактов.
Если на мониторе имеются глубокие трещины как от удара, и он не включается, то это это значит, что матрица скорее всего повреждена. В таком случае ремонт практически не рентабелен, цена новой матрицы чаше всего равна 70% от стоимости, а доноров очень мало.
Пример разбитой матрицы. Ремонт нерентабелен.
Необходимые инструменты для ремонта
Понадобятся отвертки, пластиковые медиаторы для разборки монитора.
Также нужен паяльник, припой, оплетка, мультиметр и новые детали, которые понадобятся после диагностики.
Как разобрать монитор
Большинство мониторов крепятся на болтики, однако некоторые могут вскрываться только через клипсы. Поэтому, перед самостоятельной разборкой, поищите в интернете модель своего монитора и мануал по разборке, чтобы случайно его не повредить.
Техника безопасности
После разборки монитора нельзя трогать детали и контакты на обратной стороне платы. В первую очередь обратите внимание на электролитические конденсаторы. Они могут быть заряжены до опасных значений напряжения, несмотря на то, что визуально целые.
С помощью мультиметра в режиме измерения постоянного напряжения измерьте его на конденсаторах. Если напряжение хотя бы на одном электролитическом конденсаторе выше, чем 0, его надо обязательно разрядить.
Если вы обнаружили, что вышел из строя только предохранитель — это не повод сразу его менять и включать монитор в сеть. Проверьте все компоненты платы неисправность. Перед включением в сеть 220 В подключите через вилку лампочку накала на 40 Вт. Она подействует как предохранитель. Если монитор неисправен — лампочка загорится и зашунтирует короткое замыкание.
Разбор нескольких случаев
В качестве примера ремонта монитора, разберем несколько случаев поподробнее.
Неисправные конденсаторы
Несколько вздутых электролитических конденсаторов. Типичная и популярная неисправность импульсных блоков питания.
Из-за этого блок питания не запускается.
После замены на такие же новые детали — и блок питания снова работает, а вместе с ним и сам монитор.
Разбираем монитор, и первая мысль – это могут быть неисправные электролиты. И в самом деле, это тоже довольно типичная неисправность, которая связана с высыханием конденсаторов. Их емкости недостаточно для нормальной работы блока питания.
Блок питания 715g2905-1. Визуально у него как будто нет никаких неисправностей. Блок питания может уходить в защиту из-за неисправных ламп, поэтому давайте для начала исключим их неисправность.
Отключите лампы от блока питания, и попробуйте включить монитор. Естественно нужно соблюдать правила безопасности. И не забывайте, что вы все делаете на свой страх и риск.
Кстати, не забудьте записать места подключения ламп. А еще обычно подключение проводов от ламп к плате показаны на самой плате.
Если индикатор монитора по-прежнему мигает и вы слышите писк или подобные шумы, то это скорее всего и есть неисправное электролиты.
Прежде чем дальше что-либо делать, разрядите высоковольтные фильтры. Их высокое напряжение очень опасно. Поэтому лучше перестраховаться, и разрядить их.
Но как же понять, какой именно конденсатор неисправен, если визуально нет вздутий или подтёков? Тут придется подряд их измерять, либо выпаивать каждый и измерять его ESR.
Как правило, высыхают большие емкости. Если емкость стала меньше на 40% от заявленной на корпусе, то этот конденсатор надо 100% менять.
В данном случае понадобилось поменять конденсаторы C922 470мкФ 15В и C923 1000мкФ 16В.
Визуально они целые, без вздутий и повреждений.
Перед пайкой еще раз разрядите все конденсаторы. Менять неисправные можно только на новые, чтобы неисправность снова долго не проявлялась. Желательно на те же самые по параметрам. Главное — это не меньше по рабочему напряжению и емкости.
А вообще, можно еще поставить конденсаторы и на 25В, но не более того.
Проверяем работу.
Причины подобных неисправностей
Что может быть изначальной причиной выхода из строя электролитических конденсаторов?
Ремонт подсветки
На ремонте монитор SAMSUNG GH19LS с проблемой «выключается через пару секунд работы». Первые же мысли возникают насчет блока питания.
Судя по всему, монитор уже ремонтировался так как заменены электролиты. К тому же, у одного из них явно не хватало по высоте вывода и его «удлинили» проводом. Конденсаторы не на тот номинал по напряжению. Лучше перепаять на те, которые нужны.
Затянутый процесс ремонта
Неисправность осталась. Монитор не включается. Далее нужно сделать диагностику преобразовательной части. Так как монитор гаснет через пару секунд, а сама кнопка включения горит, то это значит, что гаснет подсветка. Проблема либо в лампах, либо в трансформаторах. При измерении сопротивления обмоток одного из них выяснилось, что у одного трансформатора оно отличается около 10 Ом. Это много, и разница в потреблениях ламп возрастает, из-за чего и срабатывает защита блока питания. Выход из ситуации — это поменять трансформатор. Но его не так легко достать.
Придется либо заказывать такой же (что может затянуться на месяцы), либо менять сразу два на аналогичные с доноров.
Есть другой выход. Трансформаторы с донора, только пришлось поставить целую плату вместе с ними. Для этого потребовалось подавать отдельно на них питание и сигнальный провод. Кстати, при замене трансформатора с «донора» еще необходимо одно условие — размер диагонали экрана. Ремонтируемый монитор и «донорский» должны быть одного размера (или близкие) так как лампы разные, ток разный, напряжение разное.
Донорские трансформаторы по сравнению с электролитическими конденсаторами не так сильно изнашиваются.
Пайка производится на место электролита питания новой платы, а сигнальный на место шлейфа, где по схеме идет сигнал включения подсветки.
Работает. Проблема была повышенном в сопротивлении обмотки трансформатора подсветки. Это может быть и из-за окончания его срока службы.
Какие еще могут быть неисправности
Если у вас LED монитор, и изображение при подсвечивании фонариком на матрице есть, то это неисправность подсветки, которая состоит из линеек светодиодов. Случай похожий на описанный выше, однако тут придется менять либо линейки светодиодов, либо неисправные в линейках монитора.
Похожий случай, только с телевизором, разбирается в этой статье.
Если на мониторе присутствуют полоски, обратите внимание на шлейф от матрицы в плате. Быть может отпаялся контакт на плате, или в самом шлейфе неисправность. Как вариант — может отпаяться провод и на шлейфе.
В этой статье мы подробно разобрали типичные неисправности мониторов и их самостоятельный ремонт с примерами.
Стоимость ремонта
Стоимость ремонта зависит от наличия деталей и их стоимости. Сервисные центы могут брать от 500 рублей за работу. К этой цене добавляется гарантия, которая обычно от 1 месяца.
Когда ремонт не рентабелен
Если разбита матрица, ремонт не выгоден. Ее стоимость начинается от 70% стоимости всего монитора.
Полезные видео по теме ремонта
Второй шанс или как я нестандартно чинил монитор
Недавно один мой знакомый попросил меня глянуть что с его старым монитором. Монитор к тому времени уже год как стоял под столом мертвым грузом. Диагноз — монитор не работает. Мы подключили его для теста к системнику и он сразу проявил свои симптомы: моритор тускло показывает изображение и через 5 секунд гаснет.
Было несколько предположений и одно из них что глючит инвертор высокого напряжения из-за пересыхания электролитических конденсаторов. Немного погуглив про данный монитор (LG FLATRON L1752S), я нашел информацию про подобные случаи и похожие проблемы. Однако, как оказалось, там еще могут глючить выходные транзисторы.
Взяв монитор домой, я дал обещание посмотреть что с ним, и по возможности починить. Разборка монитора не оказалась сложной (сори, не сфоткал процесс). Пару пластиковых защелок (по периметру корпуса), несколько открученых винтов и перед моим взором предстали внутренности:
Сразу же поясню что и где на фото. Сверху слева, на картонной коробке, лежит сама матрица монитора, под которую я заботливо подложил экструдированный пенопласт для безопасности. Сверху справа лежит задняя часть от корпуса, на котором лежит плата с кнопками. Снизу слева лежит модуль подсветки монитора. В нем, как потом оказалось, лампы подсветки, отражатель из оргсекла и 3 шт матовых рассеювающих пленки. Снизу справа железное шасси на котором лежит железная рамка монитора с верней частью корпуса и две платы.
Платы соединяют шлейфы. Плата, та что поменьше, отвечает преобразования полученого сигнала в понятный модулю матрицы. Плата, та что побольше, блок питания для меньшей платы, а также преобразовывает низкое напряжение в высокое, для питания ламп подсветки. Первое что бросилось в глаза — вздутые электролитические конденсаторы на плате инвертора. По этому они сразу были заменены на хорошие:
На фото новые (фото старых забыл сделать) конденсаторы черного цвета возле темно зеленых. Подключил подсветку монитора к инвертору и подал питание на инвертор…
… и чуда естественно не произошло, симптомы повторились (сорри за качество фото и видео — снимал на электрочайник):
Тогда я вспомнил правило RTFM («если у вас что-то не получается, почитайте это очень увлекательный мануал»). Первым делом я нагуглил схему инвертора данного монитора и начал ее изучать на предмет возможных поломок:
Как оказалось в схеме инвертора есть защита, которая прекращат подачу высокого напряжения если лампы подсветки не в порядке:
И тут я понял что что-то не то с самими лампами (а я то думал раз подсетка загорается — значит они впорядке) а не с инвертором. Попробовал тестером их «прозвонить на обрыв» — оказалось что они не имеют нити накала и вообще никак не звонятся. Акуратно разобрав модуль подсветки я был шокирован — две лампы (верхние) из четырех сгорели. И не просто сгорели, а даже оплавились. При этом они немного «поджарили» отражатель из оргстекла. Лампы были извлечены (забыл сфоткать) и сразу выброшенны в мусорку.
Пришлось думать как обмануть защиту инвертера, чтобы она не выключала подачу высокого напряжения на оставшиеся в живых лампы. Логика подсказывала что нужно как-то нагрузить инвертор вместо сгоревшей лампы. Техническое образование (не зря 5 лет учился) помогло найти решение. Решение было весьма оригинальным и в тоже время очень простым. В качестве нагрузки были использованы резисторы номиналом в 2кОм. Почему именно такое а не другое сопротивление спросите вы? Отвечу — поскольку я прикинул что напряжение врядли превышает 1000 В, то максимальный ток который будет протекать через «обманку» не больше 0,5 А (по закону Ома):
1000 В / 2000 Ом = 0,5 А
Собрав тестовую «обманку», включил ненадолго монитор…
… и подсветка уже не гасла чарез 5 сек. Подождав еще пару секунд, я выключил питание и потрогал на ощупь «обманку» — она была холодной, возможно угадал с максимальным сопротивлением нагрузки. Решил проверить долговременный режим роботы — оказалось что резисторы совсем не грелись:
Собрать матрицу с подсветкой в единое целое не составило большого труда и после включения радости не была предела:
Надпись гласила «CHECK SIGNAL CABLE», ну что же, подключил кабель и снова включил монитор. Появилась другая надпись — «POWER SAVING MODE»…
… и монитор перешел в ждущий режим (подсветка погасла, светодиод вместо синего стал желтым):
Все логично — сигнала нет, и монитор гаснет. Подключаю нетбук и смотрю изображение:
Прокрутка странице не глючит, значит плата управления целая. После этого проверил отображение видео:
Тоже никаких глюков, монитор работает корректно. Собираю монитор (с использованием Синей Изоленты) обратно в корпус, не забыв при этом подклеить «обманку» на стенку корпуса:
Тестовый прогон после сборки:
Монитор гонялся в течении трех часов и при этом он работал отлично. Через пару дней прогона, отремонтированный монитор вернется счасливому хозяину.
P.S. Статья, набиралась ночью, возможны граматические ошибки, напишите где ошибка и я исправлю. Кстати, администраторы (модераторы) или кто может — перенесите плиз этот пост в «DIY или Сделай Сам». Спасибо. Большое спасибо, тому кто дал инвайт, к сожалению не знаю где можно посмотреть имя этого пользователя, что бы тут его упомянуть…
Кстати, в процесе теста обманки было обнаружен интересный глюк. Когда модуль подсетки и платы лежали на полу (ламинат), а не на картонных коробках — подсветка не гасла без подключеной «обманки»:
Думаю что тут влияла паразитная емкостная нагрузка, но как именно это происходило — затрудняюсь ответить…
